一、性能試驗的說明

　　鼓風機的主要性能項目是在制造廠內進行試驗的，并將當時的試驗條件(試驗時的進氣溫度、大氣壓、轉速等)下的流量、風量、壓力、軸功率和噪聲等的測量值換算成額定條件丈指定溫度、氣體密度、進氣壓力、轉速等)而取得。

　　其性能試驗按如下所定標準：GB/T，l236一1985《通風機空氣動力性能試驗方法》、JB/T 3165-1982(離心和軸流式鼓風機和壓縮機熱力性能試驗)、ZB/J 72031-1989《一般用途羅茨鼓風機性能試驗方法》(僅適用于特定況)、GB/T 1236-2000(工業通風機用標準化風道進行性能試驗)和JB/T 8941.2-1999《一般用途羅茨鼓風機能試驗方法》。

　　測量的主要項目是:

　　1、流量

　　l)以節流孔或皮托管測量的方法。

　　2)用側量管路，以集流器、節流孔板或皮托管測最的方法。

　　用分別確定的計算公式，計算求得以這些裝置測得的值。

　　還有，風機的風量是指進氣風量，在出氣側測量時，應換算到進氣側。

　　2、壓力

　　壓力仍用前述裝置，用靜壓管(U形壓力表)

　　通過朝向垂直于氣體流動方向的測量孔進行測量。風機中，U形壓力表通常是使用水或水銀等液體。

　　3、軸功率

　　用功率計測量電動機的輸人功率，根據電動機效率曲線換算成電動機輸出功率，并求出軸功率。

　　4、嗓聲

　　用指示噪聲計，按風機額定狀態或與其接近的狀態，測量進口中心的噪聲。

　　這些測點是通過節流試驗用節流裝置取得的，一般測量7個點以上，其中，有2點是測最規定點前后位置的。

　　二、性能曲線

　　在曲線圖上表示性能試驗所得的風量、壓力、軸功率、效率等的曲線，是表示該風機性能的，故稱之

　　為性能曲線。

　　關于性能曲線之例，就影響性能曲線的項目敘述如下(僅指風機性能)。

　　1.典型的性能曲線圈

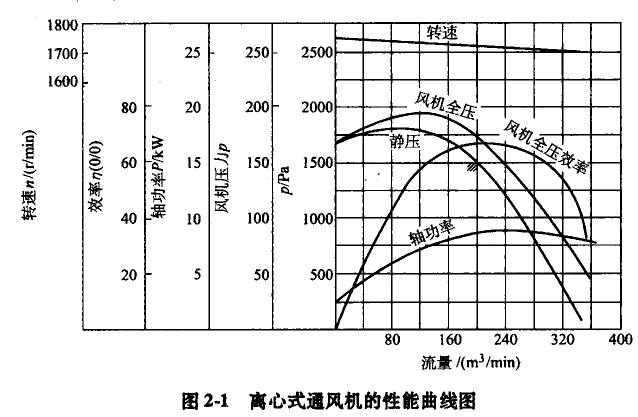

　　圖2-1列出了離心式通風機性能試驗結果實例。

　　該性能曲線是換算成額定狀態的田線.如田2-1所示，取通風機的風量為橫坐標，取風機的全壓及風機的靜壓、袖功率、效率、轉速等為縱坐標.并將額定點用帶斜線的符號表示。
